| (4) Externe Soundkarte |
|

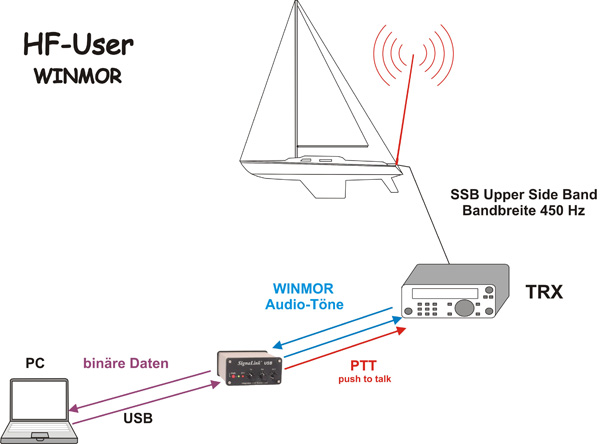

Wenn Sie wenig Erfahrung mit "Löten" haben, sollten Sie folgende Anordnung wählen:
Die externe Soundkarte "SignaLink" kostet einen Bruchteil dessen, was Sie für einen PACTOR-Controller ausgeben müssen (ca. 140 €).

Sie bietet folgende Features:
- einfacher Anschluss an das Notebook via USB
- Stromversorgung über USB (also keine zusätzliche Stromversorgung nötig.
- einfache Einstellung der Audio-Pegel über Front-Regler
- Entkopplung der Audio-Leitungen über Trafos
- Entkopplung des PTT_Ausgang über Relais
|
|
|
|
|
Für die Verbindung zwischen SignaLink und Kurzwellen-Transceiver sollten Sie das zu Ihrem TRX passende Kabel unbedingt bestellen, "Eigenbau" lohnt sich hier wirklich nicht.
Dieses Kabel muss TRX-seitig zum entprechenden Audio-PTT-Anschluss passen -
- am Kenwood TS-480 also zum Data-Connector .jpg) (Manual S.78)
-am Signalink ist das eine RJ-45 Verbindung
Einzige "Schwierigkeit":
Intern muss ein "Jumper" konfiguriert werden, der dafür sorgt, dass die TRX-spezifischen Leitungen Audio-In, Audio-Out und PTT auf die entsprechenden internen Anschlüsse des Signalink gelegt werden.
Hört sich kompliziert an, ist aber wirklich einfach.
Auf www.tigertronics.com/sl_wirebm.htm finden Sie die für Ihr Gerät nötige Pin-Belegung.
Für den Kenwood TS-480 sieht das z.B. so aus:
JP-1
 Externe Soundkarte Jumper.gif)
|
Pin-out
Pin 1 – NC
Pin 2 – Speaker**
Pin 3 – Mic
Pin 4 – GND
Pin 5 – PTT
Pin 6 – GND
Pin 7 – +8V
Pin 8 – NC |
Radio Models
TS-480HX/SAT
|
Die Verbindung PWR-7 kann entfallen, SignaLink wird über USB mit Strom versorgt.
Auch bei Verwendung der externen Soundkarte SignaLink
ist die richtige Einstellung der Audio-Pegel wichtig.
|
|
|
|
 |
|
|
|
|
